토오크모타

외형치수

/

수평형 토오크 기어드 모타

수평형
특징

방식형 주물 프레임 사용

우수한 절연시스템, 긴수명

정밀가공에 의한 저진동, 저소음

고품질, 고효율 감속기 채택으로 신뢰성 확보

일반사양

일반사양
출력 전압 Phase Hz Pole 보호등급 보호등급 절연계급
5~500kg·cm 600V 이하 3Φ 60,50 2,4,6,8 IP 22,23,44 B,F

외형치수

A

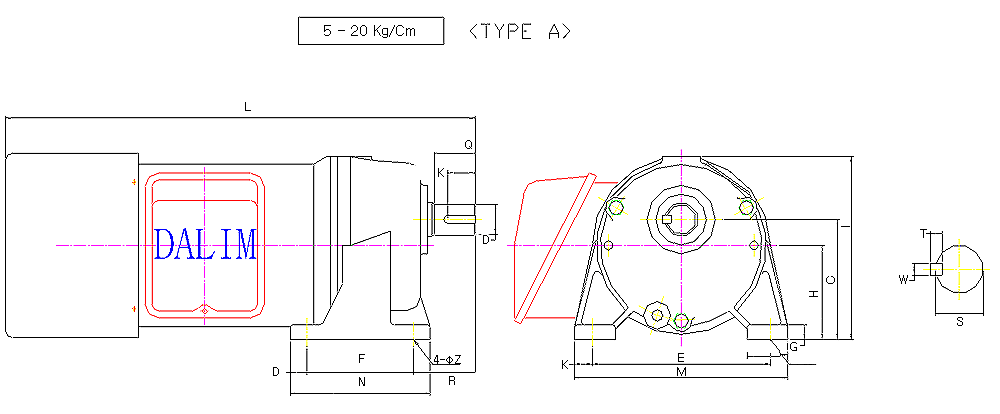

[그림 A / 5~80kg·cm]
B

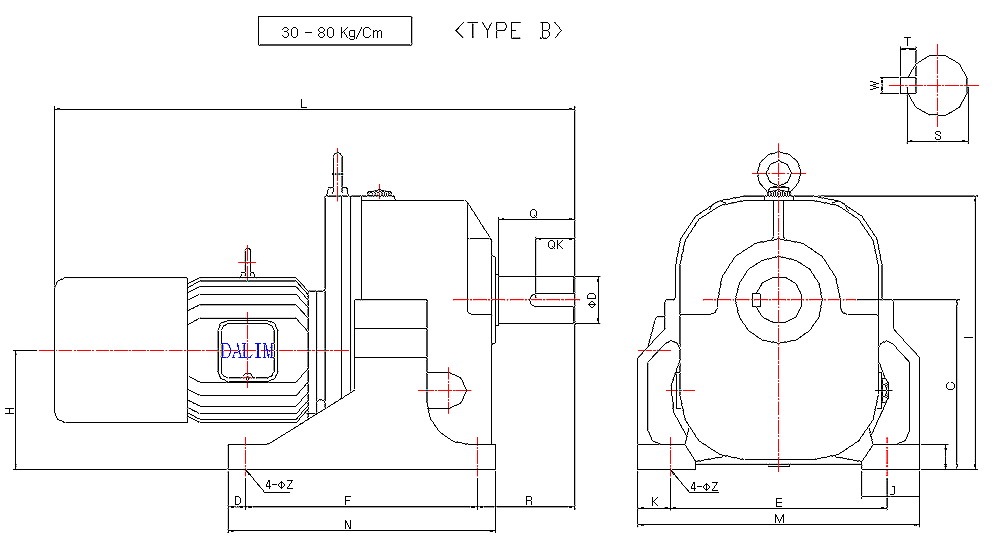

[그림 B / 100~500kg·cm]
C

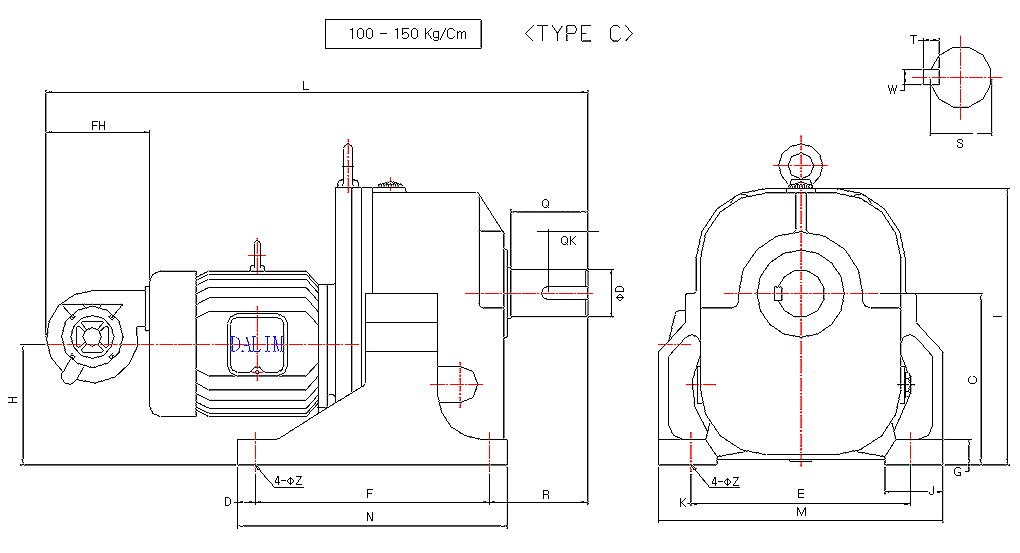

[그림 C / 100~500kg·cm]
D

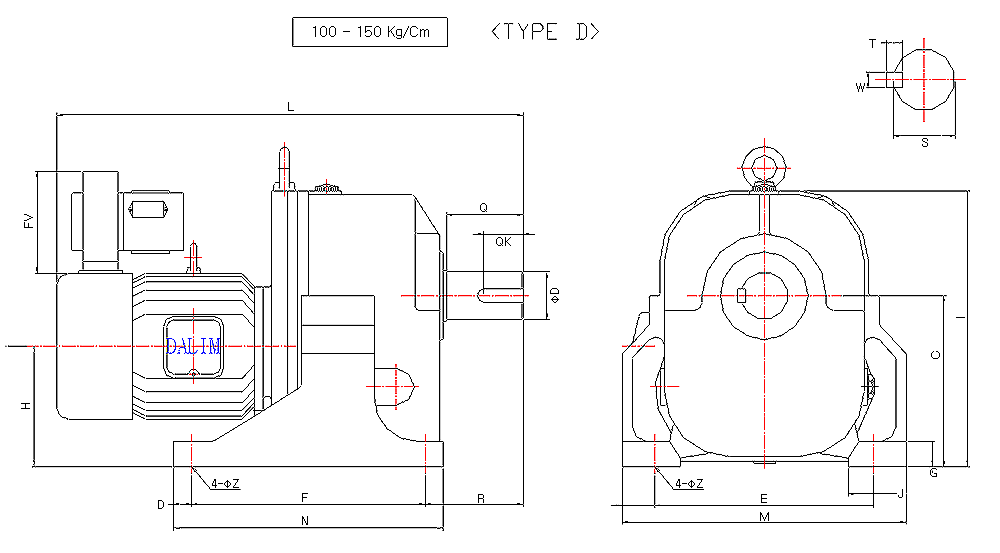

[그림D | 100~150kg·cm ]
외형치수
FRAME No kg·cm GEAR RATIO DIMENSIONS (㎜) 그림
4P 6P C D E F G H I J K FH FV L M N φZ Q QK R φD S T W
F88 5 5 1:5~1:60 88 12 130 78 11 69 134 30 13 - - 361 156 102 11 30 25 45 22 18.5 6 6 A
F105 10 10 1:5~1:60 105 15 135 90 12 83 160 35 20 - - 400 175 120 12 40 35 60 28 24 7 7
F135 20 20 1:5~1:30 135 15 180 135 18 99 218 45 15 - - 442 210 165 15 55 45 73 32 27 8 10
F153 20 20 1:40~1:120 153 17.5 215 150 20 117 246 50 17.5 - - 480 250 185 15 55 45 79.5 38 33 8 10
F153 30/40 30/40 1:5~1:30 153 17.5 215 150 20 186 246 50 17.5 - - 524 250 185 15 55 45 79.5 38 33 8 10 B
F172 30/40 30/40 1:40~1:60 172 22 232 172 25 130 282 60 22 - - 572 276 216 19 82 75 113.5 45 39.5 9 14
F172 60 60 1:10~1:30 172 22 232 172 25 130 282 60 22 - - 615 276 216 19 82 75 113.5 45 39.5 9 14
F181 60 60 1:40~1:50 181 25 240 245 25 140 293 70 35 - - 626 310 295 19 82 75 115 50 44.5 9 14
F205 60 60 1:60 205 25 270 290 30 156 340 75 40 - - 650 350 340 24 82 75 115 55 49 10 16
F172 100 100 1:10~1:20 172 22 232 172 25 130 282 60 22 - - 715 276 216 19 82 75 113.5 45 39.5 9 14
F181 100 100 1:30 181 25 240 245 25 259 293 70 35 - - 656 310 295 19 82 75 115 50 44.5 9 14
F205 100 100 1:40~1:50 205 25 270 290 30 156 340 75 40 - - 779 350 340 24 82 75 115 55 49 10 16
F235 100 100 1:60 235 25 300 320 35 165 379 80 45 - - 720 390 370 24 105 63 135 65 58 11 18
F181 150 150 1:10~1:20 181 25 240 245 25 140 293 70 35 160 - 793 310 295 19 82 75 115 50 44.5 9 14 C
F205 150 150 1:30 205 25 270 290 30 156 340 75 40 160 - 816 350 340 24 82 75 115 55 49 10 16
F235 150 150 1:40~1:50 235 25 300 320 35 165 379 80 45 160 - 873 390 370 24 105 63 135 65 58 11 18
F270 150 150 1:60 270 30 360 350 40 175 436 80 40 160 - 883 440 410 28 105 80 140 70 62.5 12 20
F181 200 200 1:10 181 25 240 245 25 140 293 70 35 160 - 833 310 295 19 82 75 115 50 44.5 9 14
F205 200 200 1:15~1:20 205 25 270 290 30 156 340 75 40 160 - 856 350 340 24 82 75 115 55 49 10 16
F235 200 200 1:30 235 25 300 320 35 165 379 80 45 160 - 950 390 370 24 105 63 135 65 58 11 18
F270 200 200 1:40~1:50 270 30 360 350 40 175 436 80 40 160 - 920 440 410 28 105 80 140 70 62.5 12 20
F181 150 150 1:10~1:20 181 25 240 245 25 140 293 70 35 - 160 677 310 295 19 82 75 115 50 44.5 9 14 D
F205 150 150 1:30 205 25 270 290 30 156 340 75 40 - 160 696 350 340 24 82 75 115 55 49 10 16
F235 150 150 1:40~1:50 235 25 300 320 35 165 379 80 45 - 160 753 390 370 24 105 63 135 65 58 11 18
F270 150 150 1:60 270 30 360 350 40 175 436 80 40 - 160 763 440 410 28 105 80 140 70 62.5 12 20
F181 200 200 1:10 181 25 240 245 25 140 293 70 35 - 160 713 310 295 19 82 75 115 50 44.5 9 14
F205 200 200 1:15~1:20 205 25 270 290 30 156 340 75 40 - 160 736 350 340 24 82 75 115 55 49 10 16
F235 200 200 1:30 235 25 300 320 35 165 379 80 45 - 160 800 390 370 24 105 63 135 65 58 11 18
F270 200 200 1:40~1:50 270 30 360 350 40 175 436 80 40 - 160 830 440 410 28 105 80 140 70 62.5 12 20
